MapVerm

Taschenrechner Geradenschnitt Bogenschnitt Schnitt Gerade-Kreis Polarpunkte Plazieren Digitalisieren im Raster Goto -> Koordinate Programmeinstellungen MapX Toolbar Info-Werkzeug

Messgeräte Layerkontrolle Koordinatensystem wechseln Symboleigenschaften Linieneigenschaften Bereichseigenschaften (Region) Texteigenschaften Ivl-Pläne im Rasterformat(Tif) Gauß-Krüger(Bessel/Krassovsky) Ausschnitt drucken Installation

In MapVerm erzeugte Punkte speichern

Set Lyr = frmMain.Map1.Layers("MapVerm")
For Each ft In Lyr.AllFeatures
  Print #99, ft.CenterX, ft.CenterY, ft.KeyValue
Next

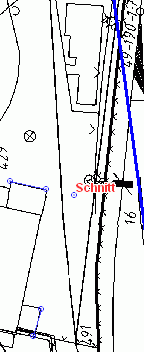

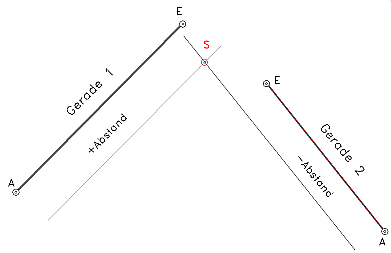

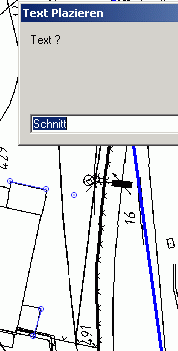

Geradenschnitt

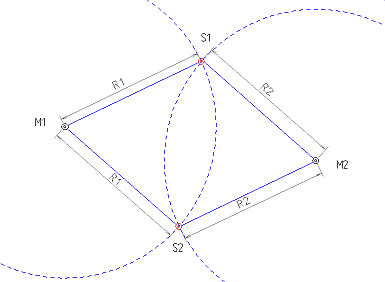

Bogenschnitt

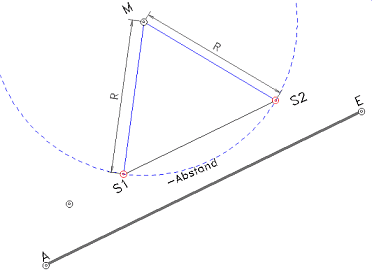

Schnitt Gerade-Kreis

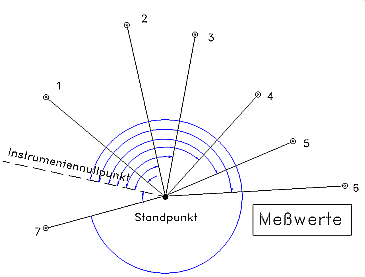

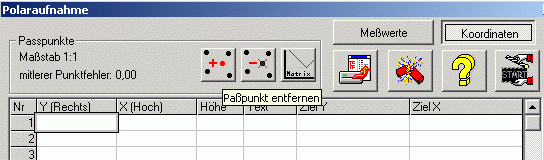

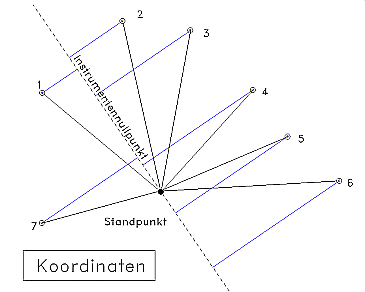

Polarpunkte

Es ist die laufende Nummer innerhalb der Messung anzugeben.

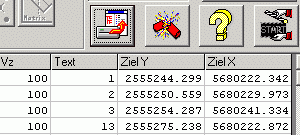

Die Zielkoordinaten werden in die entsprechenden Felder eingetragen.

Es ist die laufende Nummer innerhalb der Messung anzugeben.
Die Zielkoordinaten werden aus den entsprechenden Feldern entfernt.

Alle Zeilen mit Zielkoordinaten werden zur Transformation benutzt.

Mit den Transformationsparametern werden alle Punkte ohne Zielkoordinaten plaziert und der Text wird als Label zugefügt.

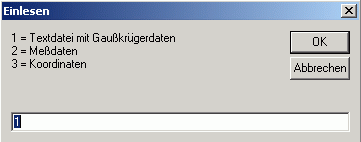

1 = Textdatei mit Gaußkrügerdaten

Es ist eine Datei mit Endung *.dat auszuwählen.
Die Dateien Haben folgenden Aufbau (Y,X,Label):

 2555244.29889227     5680222.34207442   1
 2555250.55923306     5680229.97272737   2
 2555254.28739384     5680241.33369952   3
 2555275.23767789     5680222.87211977   13


Die Punkte werden dem MapVerm-Layer zugefügt.

Aufruf dieser Hilfe

Ende Polarpunktberechnung

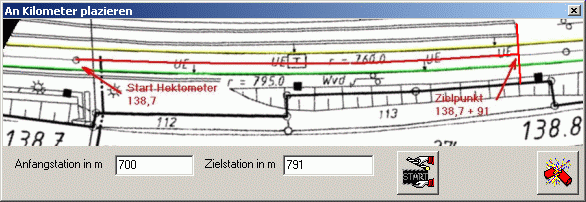

Punkte an Kilometer plazieren

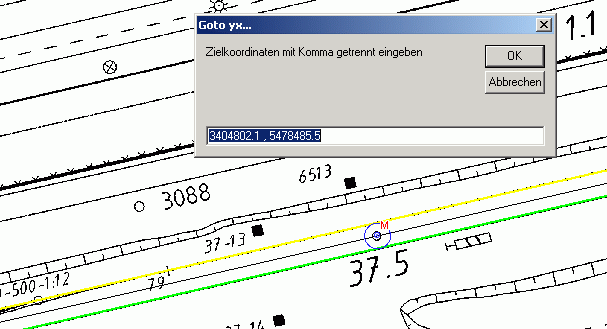

Goto Zielkoordinate

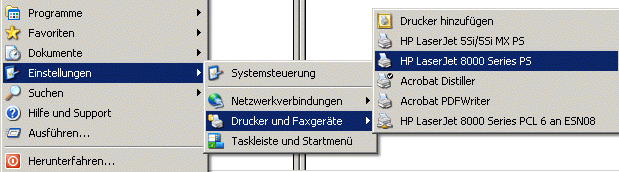

Kartenfenster drucken

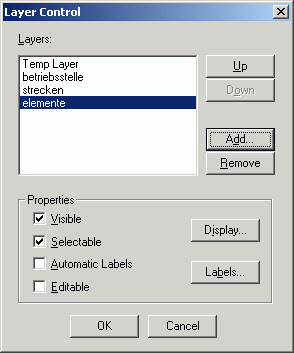

Layerkontrolle

Zeigt alle Layer des aktuellen Kartenfensters an. Zeigt, ob der Layer sichtbar ist. Aktivieren Sie das Kontrollkästchen unter diesem Symbol, um die Layer auszuwählen, die Sie anzeigen möchten. Das Kontrollkästchen ist immer benutzbar, und alle Layer (außer dem kosmetischen Layer) können angezeigt oder verdeckt werden. Der kosmetische Layer wird immer angezeigt. Wenn das Kreuz im Kontrollkästchen schwarz erscheint, so ist "Anzeige innerhalb Bereich" deaktiviert, und alle Layer sind sichtbar. Erscheint das Kreuz rot, so ist "Anzeige innerhalb Bereich" aktiviert, und nur Layer innerhalb des festgelegten Bereichs werden angezeigt. Hinweis: Wenn Sie den Anzeigemodus eines Layers ändern, von dem aus thematische Layer erzeugt wurden, dann fordert MapInfo Sie auf, den Anzeigestatus der thematischen Layer ebenfalls zu ändern.

Zeigt, ob der Layer bearbeitbar ist. Aktivieren Sie das Kontrollkästchen unter diesem Symbol, um den Layer auszuwählen, den Sie bearbeitbar machen möchten. Es kann nur ein Layer bearbeitet werden. Die Objekte in diesem Layer können bewegt, eingefärbt, gelöscht, umgeformt usw. werden. Objekte aus anderen Layern können in diesen Layer gezogen oder verschoben werden. Thematische Layer und Rasterlayer können nicht bearbeitbar sein. Soll ein Layer bearbeitbar sein, muß er auch angezeigt werden (d.h. er muß auch sichtbar sein).

Zeigt, ob der Layer selektierbar ist. Aktivieren Sie das Kontrollkästchen unter diesem Symbol, um den Layer auszuwählen, den Sie selektierbar machen möchten. Ein Layer muß selektierbar sein, wenn Sie Objekte markieren oder beschriften oder das Werkzeug "Hole Info" benutzen wollen. Ein Layer muß angezeigt werden, um selektierbar gemacht werden zu können. Es können mehrere Layer gleichzeitig selektierbar sein; Sie können jedoch nur mehrere Objekte aus einem Layer gleichzeitig auswählen.

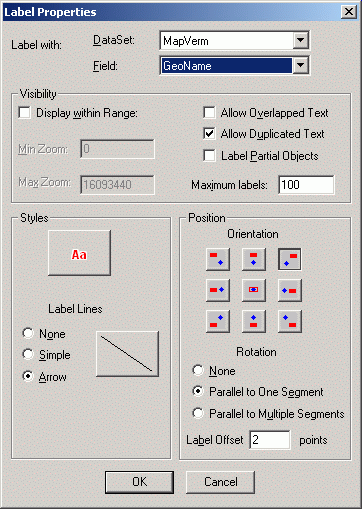

Aktivieren Sie das Kontrollkästchen, um die Karte automatisch mit der Beschriftung anzuzeigen, die Sie unter "Beschrifte mit" im Dialogfeld "Beschriftungsoptionen" festgelegt haben. Wenn das Kreuz im Kontrollkästchen schwarz erscheint, so ist "Anzeige innerhalb Bereich" deaktiviert, und alle Beschriftungen sind sichtbar. Erscheint das Kreuz rot, so ist "Anzeige innerhalb Bereich" aktiviert, und nur Beschriftungen innerhalb des festgelegten Bereichs werden angezeigt.

Hinzufügen/Add
Fügt der Karte einen oder mehrere Layer hinzu. Wählen Sie die hinzuzufügenden Layer aus der angezeigten Liste der geöffneten Relationen aus.
Entfernen/Remove
Entfernt den/die markierten Layer aus der Karte.

Nach oben/Up
Verschiebt den/die markierten Layer um eine Position nach oben.
Nach unten/Down
Verschiebt den/die markierten Layer um eine Position nach unten.

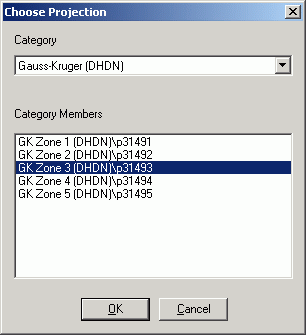

Koordinatensystem wechseln

!GEOSET
!VERSION 500
begin_metadata
"\GEOSET" = ""
"\GEOSET\NAME" = "Kras 5"
"\GEOSET\PROJECTION" = "8,1001,7,15,0,1,5500000,0"

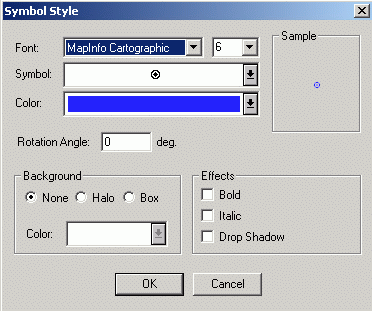

Symboleigenschaften

Keiner/None
Es wird kein Hintergrund angezeigt.
Halo
Das Symbol erhält eine weiße Umrandung.
Rahmen/Box
Das Symbol erhält einen schwarzen Rahmen.

Hintergrund anzeigen
Benutzersymbole werden mit dem erzeugten Hintergrund (falls vorhanden) dargestellt - dieser Hintergrund ist normalerweise weiß.
Farbe verwenden
Benutzersymbole werden mit der gewählten Hintergrundfarbe dargestellt - d.h. alle Punkte des Symbols, die nicht weiß sind, erscheinen in dieser Farbe.

Schatten/Drop Shadow
Das Symbol wird mit einem Schatten hinterlegt.
Fett/Bold
Das Symbol wird fett gezeichnet.

Linieneigenschaften

• Aussparungen sind für dicke Linien nicht zur verfügbar.
• Aussparungen sind für Ränder nicht verfügbar.
• Wenn Sie die Option Aussparungen in MapInfo 4.5 nutzen und die Karte dann mit einer älteren Version öffnen, werden die Aussparungen nicht angezeigt.

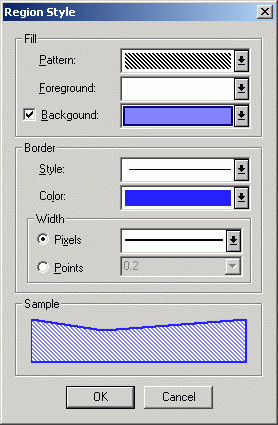

Bereichseigenschaften (Region)

Muster/Pattern
Wählen Sie ein Muster aus der Palette aus. Wenn Sie kein Füllmuster wünschen (d.h. die betroffenen Bereiche sollen vollständig transparent erscheinen), wählen Sie den Eintrag "k" für "keines" aus der Palette.
Farbe/Color
Wählen Sie hier eine Farbe für den Vordergrund des/r Objekt(e) aus der Palette aus. Die Vordergrundfarbe ist die Farbe, in der das Füllmuster gezeichnet wird.
Hintergrund/Background
Wenn Sie ein geeignetes Füllmuster gewählt haben, können Sie hier optional eine Hintergrundfarbe auswählen. Wenn Sie das Kontrollkästchen "Hintergrund" deaktivieren, wird kein Hintergrund gezeichnet - die Füllmuster erscheinen dann als transparente Schraffuren.

Stil/Style
Wählen Sie den gewünschten Linientyp für die Umgrenzung aus. Wenn Sie Eintrag "k" für "keines" wählen, wird keine Umgrenzung gezeichnet und die entsprechenden Felder zur Festlegung der Stilmerkmale sind deaktiviert.
Farbe/Color
Wählen Sie eine Farbe für die Umgrenzung aus der Farbpalette aus.
Breite/Width
Wählen Sie die gewünschte Linienbreite aus. Sie können Linien mit einer Breite zwischen einem und sieben Pixeln zeichnen.

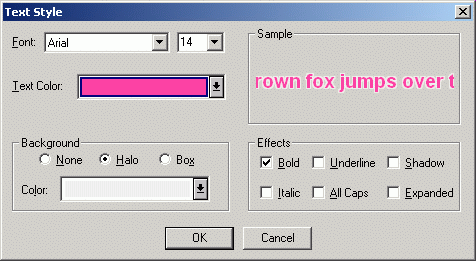

Texteigenschaften

Keiner/None
Es wird kein Hintergrund angezeigt.
Halo
Der Text erhält eine weiße Umrandung.
Rahmen/Box
Der Text erhält einen schwarzen Rahmen.

Schatten/Drop Shadow
Der Text wird mit einem Schatten hinterlegt.
Fett/Bold
Der Text wird fett gezeichnet.
Kursiv/Italic
Der Text wird kusiv gezeichnet.
Unterstrichen/Underline
Der Text wird unterstrichen.
Fett/Bold
Das Symbol wird fett gezeichnet.

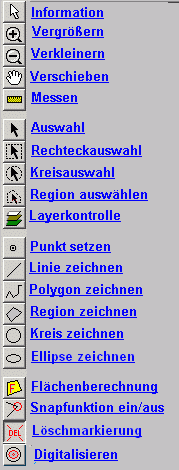

MapX-Toolbar

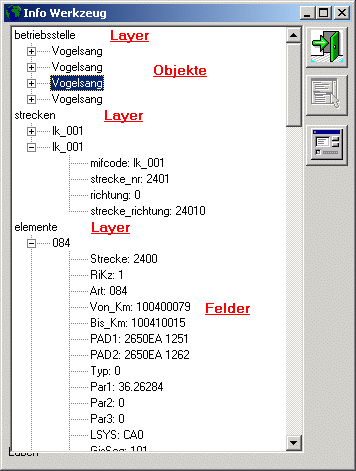

Info Werkzeug

Alle Felder des Objektes werden angezeigt und können geändert werden:

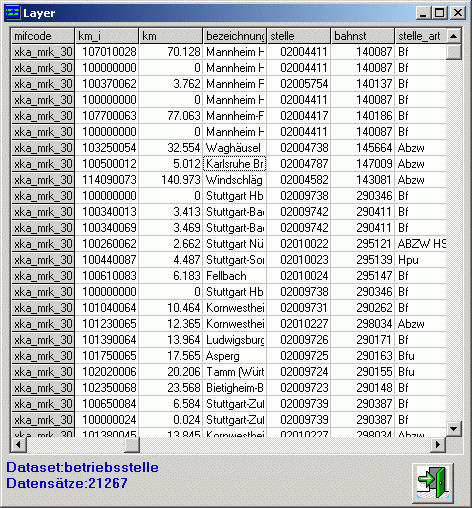

Es werden die Elemente der Layers angezeigt:
Es können maximal 130.000 Zellen eingelesen werden.

Vergrößern einer Karte:

1. Wählen Sie die Schaltfläche "Vergrößern" im Haupt-Schaltflächenpad.

2. Klicken Sie mit dem Mauszeiger auf den Mittelpunkt der Fläche, die Sie vergrößern wollen. Die Fläche wird doppelt so groß angezeigt.


Vergrößern eines rechteckigen Ausschnitts in einer Karte oder einem Layout:

1. Wählen Sie die Schaltfläche "Vergrößern" im Haupt-Schaltflächenpad.

2. Ziehen Sie das Werkzeug "Vergrößern" diagonal über die Karte, bis die Markierung den gewünschten Ausschnitt umfaßt. Der ausgewählte Bereich wird auf die Größe des Kartenfensters skaliert.


Verkleinern einer Karte:

1. Wählen Sie die Schaltfläche "Verkleinern" im Haupt-Schaltflächenpad.

2. Klicken Sie mit der Maustaste auf den Mittelpunkt der Fläche, die Sie verkleinern wollen. Die sichtbare Fläche in einer Karte wird um den Faktor zwei verkleinert.


Verkleinern eines rechteckigen Ausschnitts in einer Karte oder einem Layout:

1. Wählen Sie die Schaltfläche "Verkleinern" im Haupt-Schaltflächenpad.

2. Ziehen Sie das Werkzeug "Verkleinern" im Karten- oder Layoutfenster diagonal über einen Ausschnitt der Karte. Die ausgewählte Fläche wird markiert.


Verschieben einer Karte oder eines Layouts:

1. Aktivieren Sie das Werkzeug "Navigator" im Haupt-Schaltflächenpad. Die Form des Mauszeigers ändert sich in eine Hand, wenn dieser über ein Karten- oder ein Layoutfenster bewegt wird.

2. Klicken Sie auf die Karte oder das Layout. Ziehen Sie die Karte mit gedrückter Maustaste an die gewünschte Position. Nach dem Loslassen der Maustaste zeichnet MapInfo die Karte oder das Layout an der neuen Position.


Auswahl

• Verwenden Sie das Werkzeug "Auswahl", um eines oder mehrere Objekte oder Datensätze für weitere Analysen zu markieren. Sie können dieses Werkzeug auch zur Bearbeitung einer Karte, eines Layouts oder eines Anzeigefensters einsetzen.

• Mit dem Werkzeug "Rechteckauswahl" können Sie Objekte innerhalb eines Rechtecks markieren.

• Mit dem Werkzeug "Kreisauswahl" können Sie Objekte innerhalb eines Radius markieren.

• Mit dem Werkzeug "Bereichsauswahl" können Sie Objekte innerhalb eines vorhandenen Bereiches, wie z.B. Staaten, Bundesländer, Verkaufsbezirke usw. markieren.

• Über die Schaltfläche Polygonauswahl wird das Werkzeug Polygonauswahl geöffnet. Mit dem Werkzeug Polygonauswahl können Sie ein Polygon zeichnen. Sie können dann nach Objekten innerhalb dieses Polygons suchen und diese auswählen.


Layerkontrolle

Messen/Lineal

Punkt

Linie

Polylinie

1. Aktivieren Sie das Werkzeug "Polylinie" im Schaltflächenpad "MapVerm".
2. Bewegen Sie den Mauszeiger an die Position, an der Sie zu Zeichnen beginnen möchten, und klicken Sie einmal mit der linken Maustaste.
3. Bewegen Sie den Mauszeiger an die Position, an der Sie das erste Liniensegment zeichnen möchten.
4. Klicken Sie erneut die Maustaste einmal, wenn Sie die gerade gezeichnete Linie beenden und ausgehend von deren Endpunkt eine weitere Linie ziehen möchten.
5. Wiederholen Sie diesen Vorgang für jedes zusätzliche Segment. Eine neue Linie wird jeweils zwischen dem vorherigen Endpunkt und dem neu ausgewählten Punkt gezogen.
6. Beenden Sie durch Doppelklicken beim letzten Endpunkt.

Region/Polygon

1. Aktivieren Sie das Werkzeug "Polygon" im Schaltflächenpad "MapVerm".
2. Bewegen Sie den Mauszeiger an die Position, an der Sie zu Zeichnen beginnen möchten, und klicken Sie einmal mit der linken Maustaste.
3. Bewegen Sie den Mauszeiger an die Position, an der Sie das erste Liniensegment zeichnen möchten.
4. Klicken Sie erneut die Maustaste einmal, wenn Sie die gerade gezeichnete Linie beenden und ausgehend von deren Endpunkt eine weitere Linie ziehen möchten.
5. Wiederholen Sie diesen Vorgang für jedes zusätzliche Segment. Eine neue Linie wird jeweils zwischen dem vorherigen Endpunkt und dem neu ausgewählten Punkt gezogen.
6. Beenden Sie durch Doppelklicken beim letzten Endpunkt.

Kreis

Ellipse

Flächenberechnung

Snapfunktion

Löschmarkierung

SymbolFont.Name= "MapInfo Weather"
SymbolFont.Size = 18
SymbolFontColor = rot
SymbolFont.Bold = True
SymbolCharacter = 57

Digitalisieren im Raster

Rasterdaten (Tif-Dateien)

Inhalt Eck-Datei

0 0 3412834.281000 5546235.671000
13360 0 3413724.946000 5546235.671000
13360 10442 3413724.946000 5545539.515000
0 10442 3412834.281000 5545539.515000

Inhalt TAB-Datei von MapInfo

!table
!version 300
!charset WindowsLatin1

Definition Table
 File "2630KM.tif"
 Type "RASTER"
 (3412834.2810,5546235.6707) (0,0) Label "Pt 1",
 (3413724.9460,5546235.6707) (13360,0) Label "Pt 2",
 (3413724.9460,5545539.5147) (13360,10442) Label "Pt 3",
 (3412834.2810,5545539.5147) (0,10442) Label "Pt 4"
 CoordSys Earth Projection 8, 1000, "m", 9, 0, 1, 3500000, 0 Bounds (-4748143.32561,-10000855.7646)(11748143.3256,10000855.7646)
 Units "m"
 RasterStyle 4 1
 RasterStyle 7 16777215

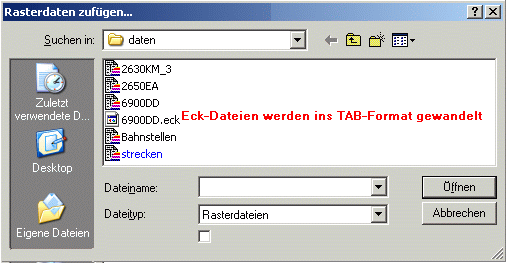

Wandeln von Eck- in TAB-Dateien

Sub Eck2Tab(Datei$)
Dim y1#, x1#, y2#, x2#, F$, i%, TR$
TR = Chr$(34)
Close 98, 99: Open Datei For Input As 99
F = Datei
If Len(Datei) = 0 Then Exit Sub
Mid(F, Len(F) - 2) = "tab"
Open F For Output As 98
Print #98, "!table"
Print #98, "!version 300"
Print #98, "!Charset WindowsLatin1" & vbCrLf
Print #98, "Definition Table"
Mid(F, Len(F) - 2) = "tif"
Print #98, " File " & TR & F & TR
Print #98, " Type " & TR & "RASTER" & TR
While Not EOF(99)
  i = i + 1
  Input #99, y1, x1, y2, x2
  F = "(" & y2 & "," & x2 & ") (" & y1 & "," & x1 & ") Label " & TR & "Pt " & i & TR
  If i < 4 Then F = F + ","
  Print #98, F
Wend
Print #98, " CoordSys Earth Projection 8, 1000, " & TR & "M" & TR & ", 9, 0, 1, 3500000, 0 Bounds (-4748143.32561,-10000855.7646)(11748143.3256,10000855.7646)"
Print #98, " Units " & TR & "M" & TR
Print #98, " RasterStyle 4 1"
Print #98, " RasterStyle 7 16777215"
Close 98, 99
End Sub

Bildgröße aus Tif-Header

Image File Header

A TIFF file begins with an 8-byte image file header, containing the following
information:

Bytes 0-1:
    The byte order used within the file. Legal values are:
    "II" (4949.H)
    "MM" (4D4D.H)

    In the "II" format, byte order is always from the least significant byte to the most
    significant byte, for both 16-bit and 32-bit integers This is called little-endian byte
    order. In the "MM" format, byte order is always from most significant to least
    significant, for both 16-bit and 32-bit integers. This is called big-endian byte
    order.
Bytes 2-3
    An arbitrary but carefully chosen number (42) that further identifies the file as a
    TIFF file.

    The byte order depends on the value of Bytes 0-1.
Bytes 4-7
    The offset (in bytes) of the first IFD. The directory may be at any location in the
    file after the header but must begin on a word boundary. In particular, an Image
    File Directory may follow the image data it describes. Readers must follow the
    pointers wherever they may lead.

Sub GetTif(Datei$, W&, H&)
'H. Adelt 20.04.2004
'W=Breite, H=Höhe aus TIF-HEADER
'Datei = "D:\temp\1040\1040eo.tif"
Dim A$, L&
Close 2: Open Datei For Binary As 2
Seek 2, 5:  A = Input(4, 2)
L = (Asc(Mid(A, 1, 1)) + Asc(Mid(A, 2)) * 256) + 21
Seek 2, L:  A = Input(4, 2)
W = (Asc(Mid(A, 3, 1)) + Asc(Mid(A, 4)) * 256)
Seek 2, L + 12: A = Input(4, 2)
H = (Asc(Mid(A, 3, 1)) + Asc(Mid(A, 4)) * 256): Close 2
End Sub

Gauß-Krüger (Bessel/Krassovsky)

f = (a - b) / a
a = 6377397,155 m   b = 6356078,963 m (Bessel)
f = (6377397,155 - 6356078,963) / 6377397,155
f = 0,00334277
f = 1 : 299,153

Datum-Parameter in MapX

1000 Potsdam Deutsches
Hauptdreiecksnetz (DHDN)
************************
Eccentricity 8.16968312225275E-02
Ellipsoid 10 Bessel
Flattening 3.34277318217481E-03
PrimeMeridian 0
RotateX-1.04
RotateY-0.35
RotateZ 3.08
ScaleAdjust 8.3
SemiMajorAxis 6377397.155
SemiMinorAxis 6356078.96281819
ShiftX 582
ShiftY 105
ShiftZ 414

1001 Pulkovo 1942
Krassovsky
**********************
Eccentricity 8.18133340169312E-02
Ellipsoid 3 Krassovsky
Flattening 3.35232986925914E-03
PrimeMeridian 0
RotateX-0.02
RotateY 0.25
RotateZ 0.13
ScaleAdjust 1.1
SemiMajorAxis 6378245
SemiMinorAxis 6356863.01877305
ShiftX 24
ShiftY-123
ShiftZ-94

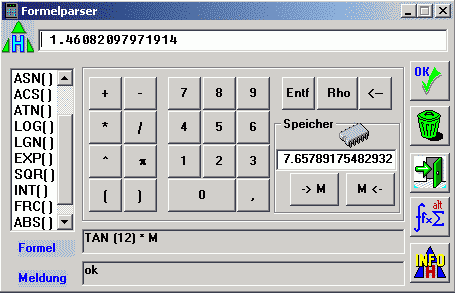

Formelparser

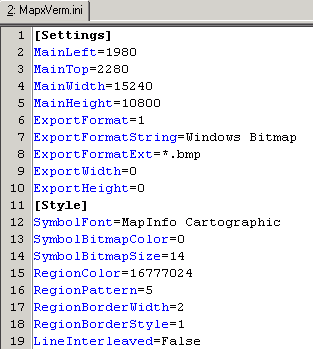

Programmeinstellungen

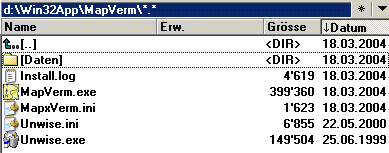

Installation MapVerm

Systemvorraussetzung

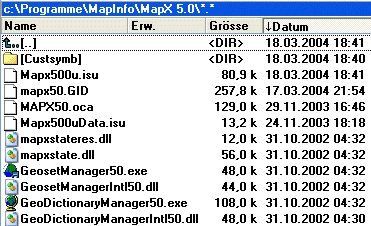

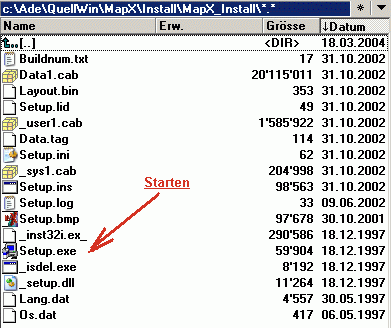

Installation MapX OCX

Installation MapVerm

Lizenz beachten
